Visió general del paper
1. Introducció
En la fabricació additiva (AM), els làsers de pols ultrashort (USP) permeten el processament d'una àmplia gamma de materials i ofereixen potencial per reduir les dimensions i la complexitat dels components fabricats. Aquest estudi demostra la viabilitat d'utilitzar làsers USP com a alternativa als sistemes Laser Powder Bed Fusion (LPBF), especialment per a la fabricació de peces crítiques que requereixen una major precisió. Utilitzant partícules de pols d'acer inoxidable-personalitzades i autoproduïdes, els investigadors van aconseguir els resultats desitjats i van fabricar amb èxit capes quadrades consistents optimitzant una sèrie de paràmetres de processament.
L'estudi confirma que els paràmetres del procés tenen un paper fonamental quan s'utilitzen làsers USP - fins i tot desviacions menors d'aquests paràmetres poden provocar una fusió incompleta. En reduir la velocitat d'escaneig per promoure l'acumulació de calor, es va aconseguir la fusió a freqüències de repetició de pols baixes (500 kHz) i potències làser mitjanes baixes (0,5-1 W). Aquest enfocament ofereix el potencial de minimitzar encara més la mida de la peça, que és important per avançar en AM mitjançant fonts làser USP.
2. Resum de l'estudi
Amb el desenvolupament continu de la fabricació additiva, els làsers de femtosegons mostren un potencial prometedor per processar acer inoxidable 316L. Aquest article resumeix i revisa un estudi sobre la influència dels paràmetres del procés en el processament làser de femtosegons d'acer inoxidable 316L. L'objectiu principal de la investigació és investigar com la potència del làser, la mida de les partícules de pols, la velocitat d'escaneig i la distància de traçat afecten la qualitat del processament i el rendiment del material, per tal d'optimitzar les condicions de fabricació.
Els investigadors van introduir primer les característiques i la idoneïtat de l'acer inoxidable 316L, després van detallar el principi de funcionament i els mecanismes del processament làser de femtosegons. Posteriorment, es van centrar en com els paràmetres clau -, com ara la potència del làser, la mida de les partícules, la velocitat d'escaneig i la distància d'escotilla -, influeixen en la qualitat del material.
Mitjançant estudis experimentals, l'equip va identificar un rang de potència làser òptim per evitar una ablació excessiva i danys materials. També van trobar que les partícules de pols més fines condueixen a un millor control de la piscina de fusió i una major precisió de formació. A més, es va demostrar que els ajustos en la velocitat d'escaneig i la distància d'escotilla redueixen els defectes superficials i la porositat, millorant tant la qualitat com l'eficiència.
Finalment, l'estudi va discutir les perspectives d'aplicació dels làsers de femtosegons en la fabricació d'acer inoxidable 316L, destacant els reptes actuals i les futures direccions de recerca.
3. Anàlisi i xifres experimentals
3.1 Principi làser USP
Els làsers de pols ultracurt (USP) generen durades de pols extremadament curtes, normalment en el rang de femtosegons (10⁻¹⁵ s) a picosegons (10⁻¹² s). Aquests làsers es basen en efectes òptics no lineals i òptiques ultraràpides.
El component bàsic d'un làser USP és la cavitat ressonant, que conté un medi làser (per exemple, Nd:YAG o Ti:cristall de safir) i una font de guany (com ara díodes làser o llums de flaix). El procés d'amplificació es produeix mitjançant l'emissió estimulada, on els fotons es reflecteixen repetidament entre miralls de la cavitat i s'amplifican, formant finalment un feix de sortida potent.
Els làsers USP aconsegueixen una durada de pols ultrabreu aprofitant efectes òptics no lineals com ara la modulació de fase i la refracció no lineal. Els elements òptics com els cristalls o fibres de duplicació de freqüència-ajuden a eixamplar i comprimir l'espectre del pols, assolint durades del pols en l'interval de femtosegons.
Figura 1 – Evolució de la temperatura a diferents potències làser
La figura 1 il·lustra com canvia la temperatura amb la potència del làser variable.
Alta potència (corba vermella):la temperatura supera els llindars de fusió i ablació.
Potència baixa (corba verda):temperatura insuficient per fondre.
Potència òptima (corba blava):permet la fusió sense ablació.
Figura 2 – Imatges SEM de pols gruixudes i fines
Ceit va desenvolupar pols metàl·liques-atomitzades amb gas personalitzades per a AM. Es van utilitzar dos tipus de pols:
Pols gruixut (20-45 µm)
pols fina (<20 µm)
Les pols fines van aconseguir un control millorat de la fusió i la uniformitat de la capa.
Figura 3 – Procés de deposició de la primera capa
Per millorar l'adhesió de la pols, primer es va tractar el substrat amb làser-per augmentar la rugositat de la superfície. L'anàlisi perfilomètrica va mostrar una rugositat superficial (Sa) de 3,3 µm i una profunditat de 51,499 µm. A continuació, es van aplicar capes mitjançant un mètode de fulla, aconseguint un gruix uniforme:
Pols gruixut: capes de 100–200 µm
Pols fina: capes de 50 µm
Figura 4 – Efecte de potència en el processament de pols gruixuda
L'ús de làsers USP en AM presenta un repte: fondre la pols sense provocar l'ablació. L'excés de potència provoca l'expulsió de partícules o danys al substrat. La reducció de la potència del làser per sota del llindar d'ablació dóna com a resultat una fusió exitosa.
A potències inferiors a 0,5 W, la pols fina no es veu afectada, mentre que per sobre d'aquest llindar, les partícules es fonen i s'uneixen en esferes més grans.
Figura 5 – Variació de potència en pols fines
L'augment de la potència de 0,59 W a 0,765 W millora la fusió, produint superfícies més llises i uniformes. La rugositat superficial (Sa) va disminuir de 3,45 µm a 2,58 µm.
Figura 6 – Efecte de la velocitat d'escaneig
A 0,674 W i una distància d'escotilla de 10 µm:
La reducció de la velocitat d'escaneig de 5 mm/s a 2,5 mm/s va augmentar l'acumulació de calor i la coalescència de partícules, augmentant els grups i augmentant Sa de 5,43 µm a 6,75 µm.
A 0,765 W, l'exploració més lenta va provocar resultats més suaus (Sa ≈ 3,9–4,1 µm).
Figura 7 – Efecte combinat de potència i velocitat
A nivells de potència més alts (0,85–0,935 W) i velocitats d'escaneig fins a 2,5 mm/s, Sa va disminuir encara més fins a 3,5–3,8 µm. Per sota d'1,5 mm/s, el sobreescalfament va provocar la ruptura i la crema de la pols.
Figura 8 – Reducció de la distància d'escotilla
La reducció de la distància d'eclosió de 7 µm a 5 µm va millorar significativament la qualitat de la superfície - Sa va baixar de 6,75 µm a 4,1 µm. Distàncies excessivament grans van provocar una fusió desigual i la formació de defectes.
Figura 9 – Influència de la distància d'escotilla
Dins de finestres de potència i velocitat òptimes, la reducció de la distància d'escotilla va millorar constantment la uniformitat de la superfície, aconseguint un Sa tan baix com 2-3 µm. Eren necessaris ajustos de velocitat per equilibrar l'acumulació de calor.

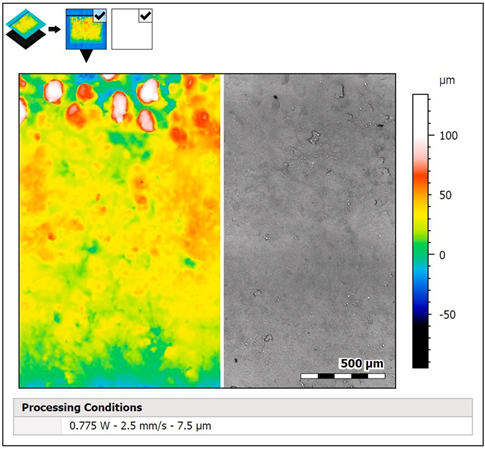

Figura 10 – Paràmetres òptims del procés
La millor condició de processament va aconseguir una superfície fosa altament uniforme amb un Sa de 2,37 µm utilitzant:
Potència làser:0.775 W
Velocitat d'escaneig:2,5 mm/s
Distància d'escotilla:7.5 µm
4. Conclusió
Per avaluar el potencial dels làsers USP en la fabricació additiva, es van integrar làsers de femtosegons al procés LPBF mitjançant dos tipus de pols d'-acer inoxidable. L'estudi conclou quepotència làserés el factor més crític - l'excés de potència provoca l'ablació, mentre que massa poca pot evitar la fusió.
Un cop establerta una finestra de potència òptima (0,775–0,935 W), l'ajustament-de la velocitat d'escaneig i la distància d'escotilla va millorar encara més la suavitat de la superfície. Els millors resultats es van aconseguir a:
Potència: 0.775–0.935 W
Velocitat d'escaneig:2,5 mm/s
Distància d'escotilla: 5–7.5 µm
Amb aquests paràmetres optimitzats, es va aconseguir una fusió uniforme i una rugositat superficial mínima, confirmant la viabilitat dels làsers USP per a la fabricació additiva d'alta-precisió de components a micro-escala.
