Hem d'arreglar algun concepte abans d'expressar-nos.
1. Baixa ubicació, menor ubicació significa l'equip equipat amb targeta de marcatge i font làser.
2. Posició superior, posició superior de l'ordinador que envia contingut de marcatge, i requereix programari instal·lat relatiu de transmissió de dades. Per exemple, comport s'ha d'instal·lar a la posició superior del port sèrie i el provador TCP (disponible en carpetes de JCZ) s'ha d'instal·lar a la posició superior del port de xarxa.
A. Comunicació de port sèrie
1. Connecteu la posició superior i la posició inferior per un cable de port sèrie.
2. Obriu "comportar" a la posició superior, primer, feu clic a "obriu el port sèrie", en segon lloc, feu clic a "configuració del port sèrie", com la imatge 1.
Imatge 1
En aquest moment, la configuració del port sèrie s'havia obert, com la imatge 2.
Imatge 2
3. Estableix el paràmetre de port sèrie, com la imatge 3.
Imatge 3
4. Dibuixa el text del port sèrie en posició inferior. Feu clic a text, seleccioneu habilitar text variable, feu clic a "Afegeix" i seleccioneu la comunicació del port sèrie, veureu com a imatge 4.
Imatge 4
5. Canvieu el paràmetre relatiu en la posició inferior segons la configuració del port sèrie de la posició superior, com la imatge 5.
BaudRate, DataBits, StopBits i Parity han de ser exactament coherents. I seleccioneu el port mitjançant la numeració del port del cable de dades connectat.
Només es pot comunicar quan la posició superior i la posició inferior són coherents. El programari de marcatge usarà la comunicació de codificació ASC2 tret que seleccioneu UNICODE. Si seleccioneu UNICODE, utilitzarà UNICODE.
Comandament: podeu editar la informació de les dades de la sol·licitud a la posició superior des de la posició inferior.
Imatge 5
Modifiqueu l'ordre, feu clic a "Ok". Es mostrarà el text de la comanda. Com la imatge 6.
Imatge 6
6. Feu clic a "Marca", es mostrarà a la posició inferior com a sota de la imatge 7.
Aquest signe significa: la posició inferior està enviant dades a la posició superior a través del port sèrie
Aquest signe significa: la comunicació acabada, la posició superior esperant lliura les dades de marcatge
7. Després de la informació inferior enviada, la posició superior rebrà dades. En aquest moment, introduïu el contingut de marcatge a la posició superior, premeu "enter", feu clic a "lliurar dades".
Nota: Després del contingut de marcatge d'entrada, s'ha d'acabar prement "enter" del teclat.
Imatge 8
8. En aquest moment, la posició inferior marcarà el contingut enviat per la posició superior, i l'indicatiu desapareixerà i mostrarà com a comandament.
Imatge 9
A sobre del pas 2, 3, 7 per a la posició superior i el pas 4, 5, 6, 8 per a la posició inferior.
B. Comunicació del port de xarxa
1. La posició superior i la posició inferior es poden connectar per Internet, LAN o WAN.
2. Obriu el programari TCP_tester en una posició inferior, seleccioneu el servidor TCP, mostreu-ho a continuació:
Imatge 1
Modifiqueu el port de l'ordinador com 1212, feu clic a "star listen", que es mostra a continuació:
Imatge 2
3. Dibuixa el contingut de la xarxa en una posició inferior. Feu clic a "text", seleccioneu "activar text variable", feu clic a "afegiu", seleccioneu la comunicació TCP / IP, visualitzeu a continuació:
Imatge 3
Modifiqueu la configuració segons l'adreça IP de la posició superior, canvieu el port com a "1212", modifiqueu l'ordre, mostreu-ho a continuació:
Imatge 4
Feu clic a "D'acord", que es mostra a continuació:
Imatge 5
4. Feu clic a "Marca", la visualització de la posició inferior a continuació. Si s'activa quan el connector té èxit, es pot modificar el port tant per a la posició superior com per a la posició inferior.
Imatge 6
5. La posició superior es mostrarà com a continuació, mostra l'adreça IP, el port i l'ordre.
Imatge 7

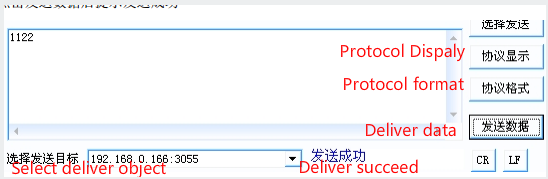

Introduïu el contingut de marcatge, seleccioneu entregar l'objecte. (És la IP i el port per a una posició més baixa).
Imatge 8
Després de fer clic a "lliurar les dades", obtindreu un avís que ha rebut un èxit.
Imatge 9
6. En aquest moment, la posició inferior marcarà el contingut que ha rebut, i l'indicatiu desapareixerà i es mostrarà com a comandament.
Imatge 10
A sobre del pas 2, 5 per a la posició superior, pas 3, 4, 6 per a la posició inferior.
El mètode de comunicació del programari de marcatge JCZ no té informació de memòria cau de dades i no té informació de retorn. Si necessiteu un mètode de comunicació més complex o de seguretat, us suggerim que editeu el vostre propi programa de comunicació a través de la biblioteca de desenvolupament secundari mitjançant la biblioteca secundària de desenvolupament per controlar la comunicació de marcatge per arribar a les dades.
